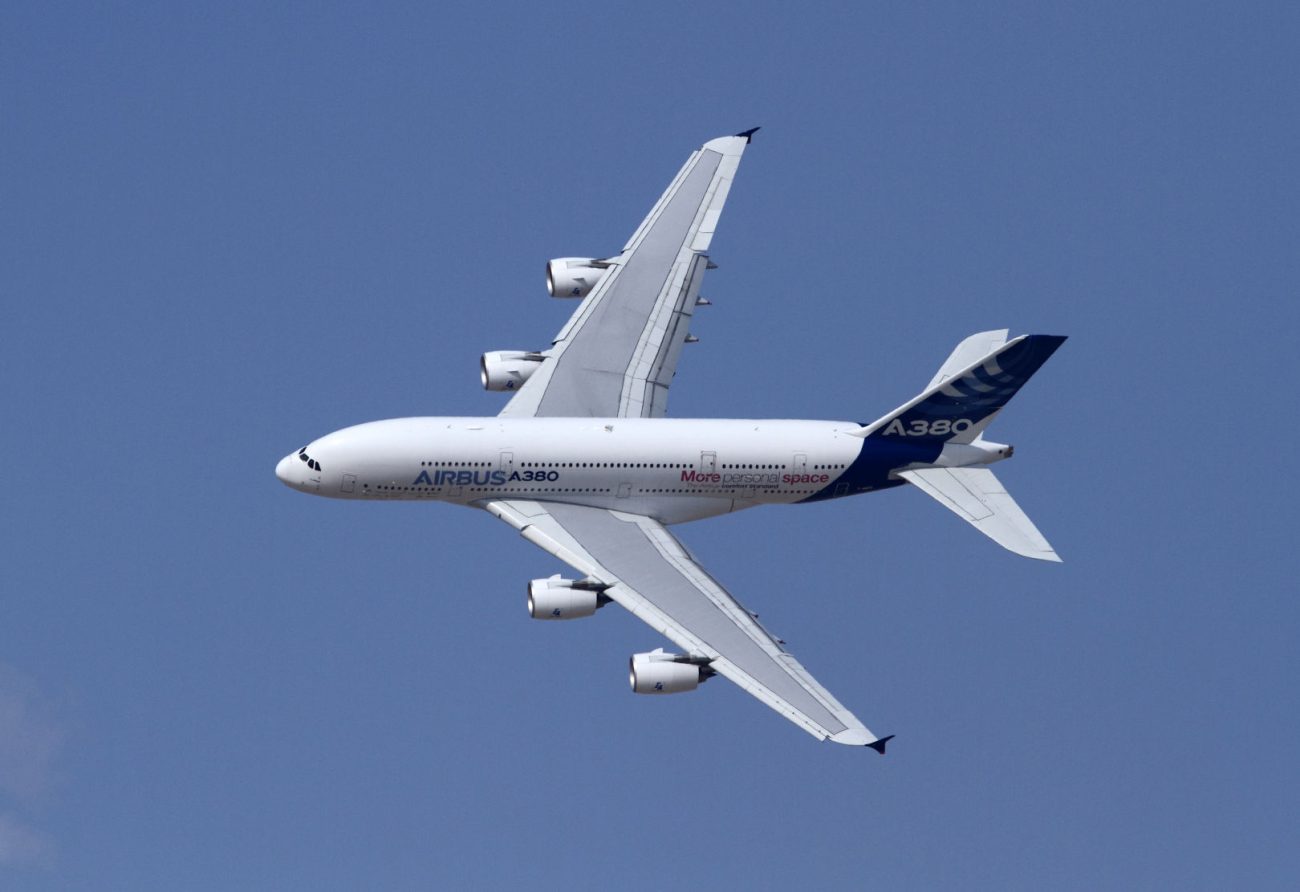

　ほとんどのジェット旅客機の主翼には、後退角がついている。こうした翼を後退翼という。

　速度が音速に近づくとどんどん抵抗が大きくなり、さらには衝撃波が発生する。もちろん抵抗を上まわるパワーで音速を超えることもできるが、そのためには多くの燃料を消費する。だから現代のジェット旅客機は、燃料消費の少ない音速以下（亜音速）の範囲で、できるだけ速く経済的に飛ぶことをめざしている。そして翼に後退角をつけると、より速い速度まで音速の影響が出ないようにすることができる。

　後退角をつけることによって、音速の影響が出る速度を後退角の「1/コサイン」程度まで速くすることができるとされている。

　たとえば後退角が30度ならば（cos30度は約0.87だから、1/コサインは約1.15となって）、後退角がない場合よりも約1.15倍まで速度を上げられる。後退角45度ならば1.4倍だ。なんとも便利なようだが、後退翼にも欠点はある。

　たとえば後退角には横安定を強める効果があるが、これは迎角が大きいときほど強くなる。ところが飛行機の安定性は、横安定だけでなく機体全体のバランスも大切だから、横安定だけ強くなるとむしろじゃじゃ馬のように扱いにくい機体になってしまう。

　迎角が大きいときというのはたいていは離着陸のような低速時だから、後退角が大きな飛行機は離着陸がむずかしくなる傾向がある。

　また後退翼は翼端失速を起こしやすく、翼端失速を起こした場合には危険な状態に陥りやすい。

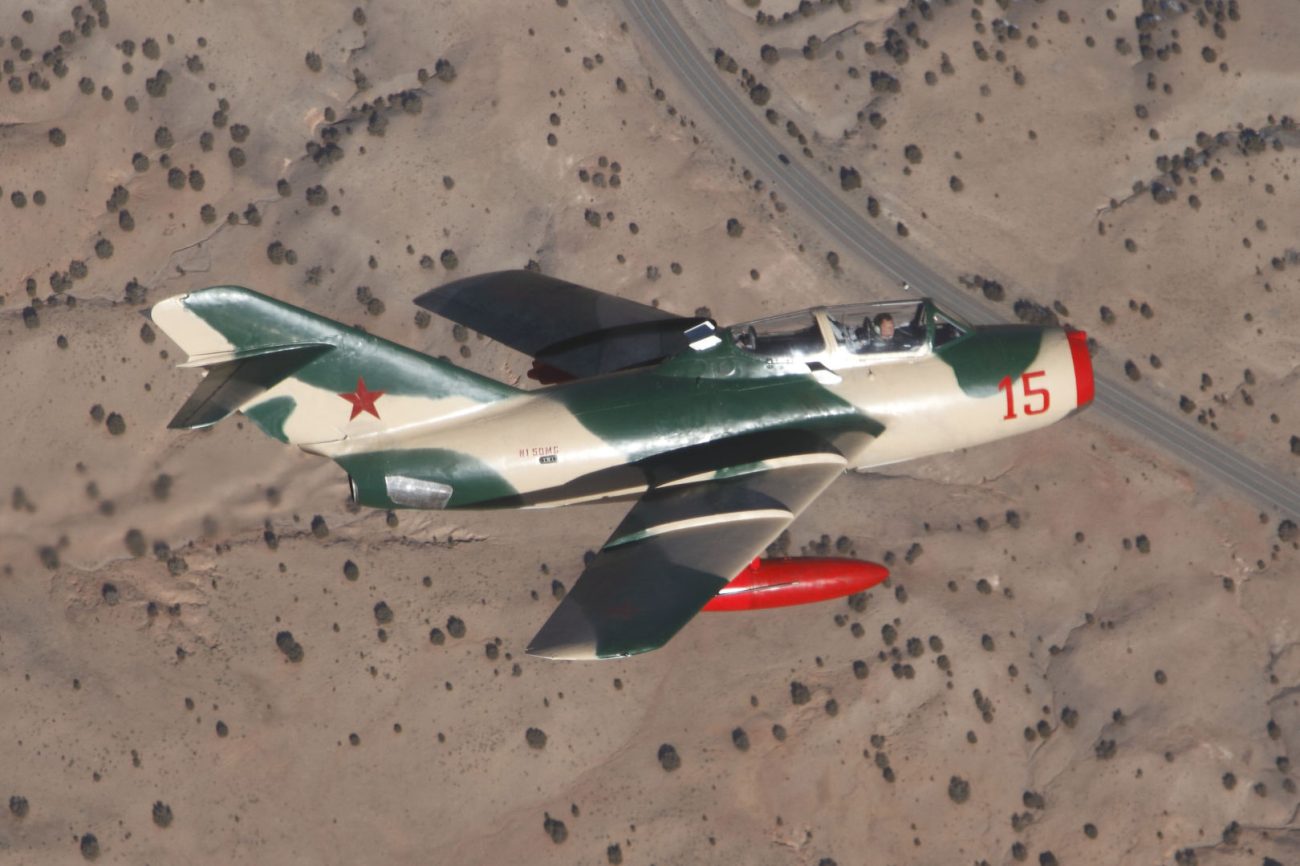

　飛行機の主翼は上面の圧力が低くなることで揚力を発生するが、後退翼ではこうした低圧部が翼端に向かって斜め後方に伸びることになる。こうした低圧部に引き寄せられるように、主翼上面の気流は翼端方向に曲げられる。こうして翼の上を流れる距離が長くなることで気流はエネルギーを失い、翼面からはがれやすく、つまり失速しやすくなってしまうのである。

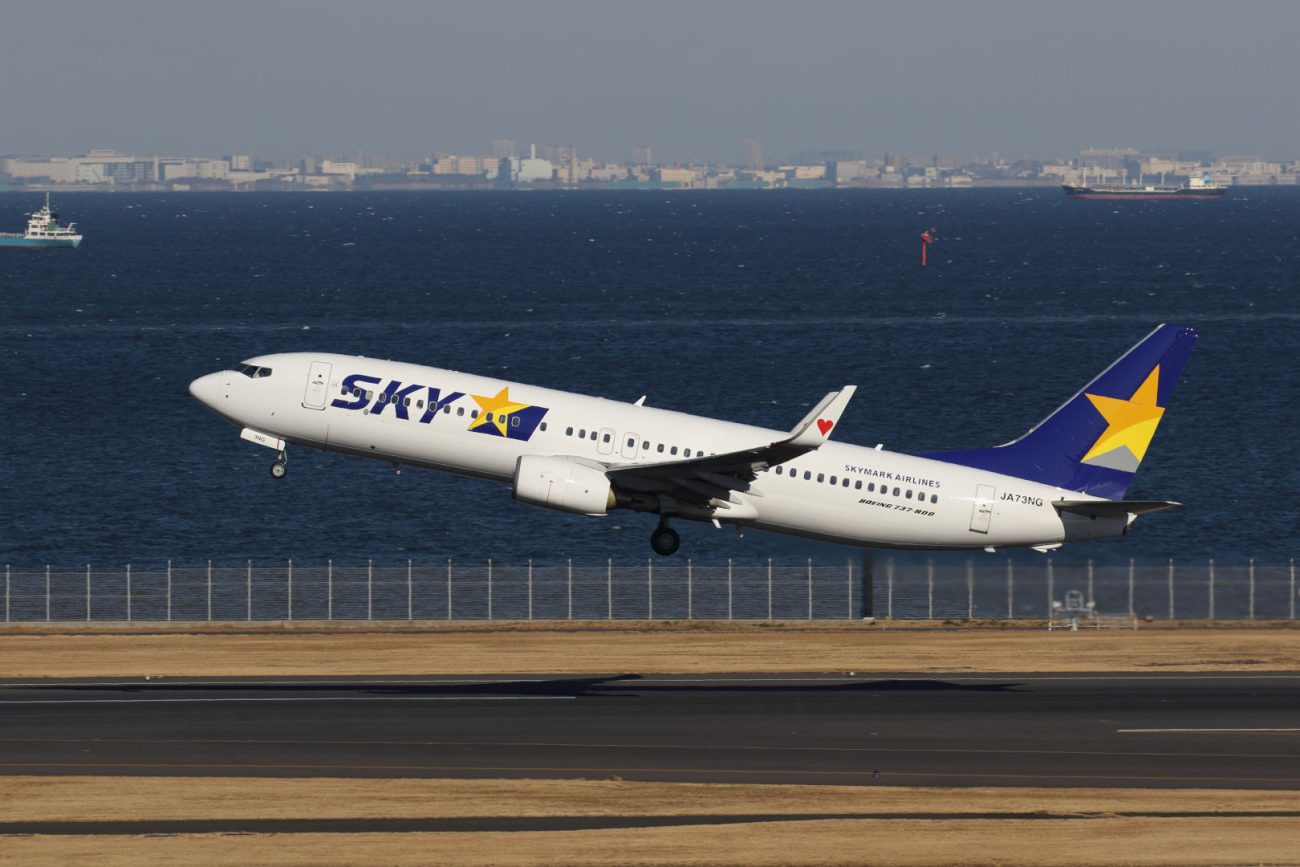

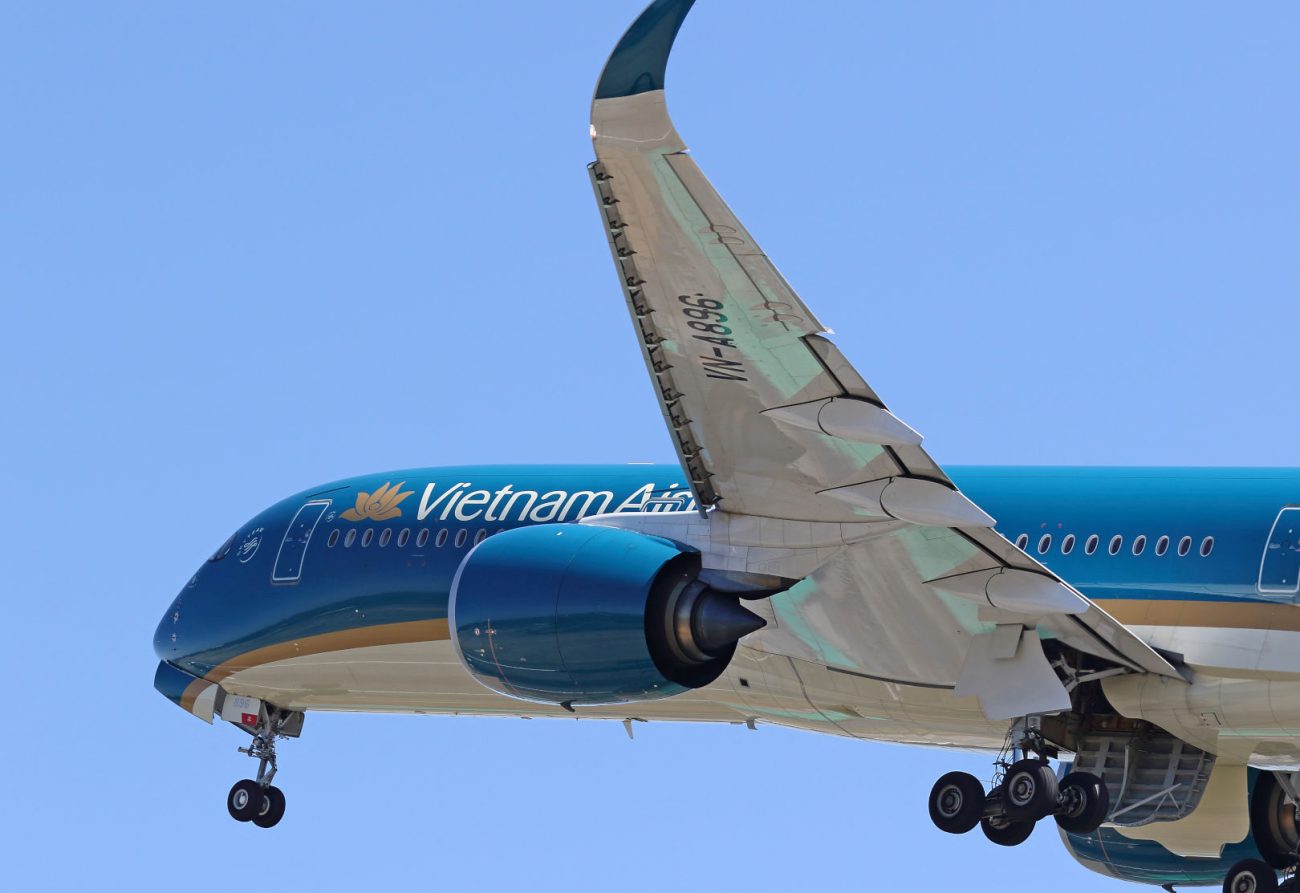

　翼端が失速すると、まずは左右の姿勢をコントロールするためのエルロンが効かなくなってしまう。そして後退翼の場合は、重心よりも後方の揚力が失われることになるために機首が上がってしまう。失速から回復するためには機首を下げて迎角を小さくするのが基本なのに、その逆方向の力が働いてしまうのだ。多くのジェット旅客機が外翼部に失速しにくくするスラットを装備しているのは、こうした翼端失速を防ぐためでもある。

　さらに同じ翼面積でも後退角をつけることで翼幅が小さくなって（アスペクト比が小さくなって）、誘導抗力が大きくなってしまう。そこで旅客機の設計者は、小さな後退角でも高速で飛べるような翼型を工夫している。
